高性價(jià)比改性工程塑料源頭生產(chǎn)廠家
產(chǎn)品中心
PRODUCTS

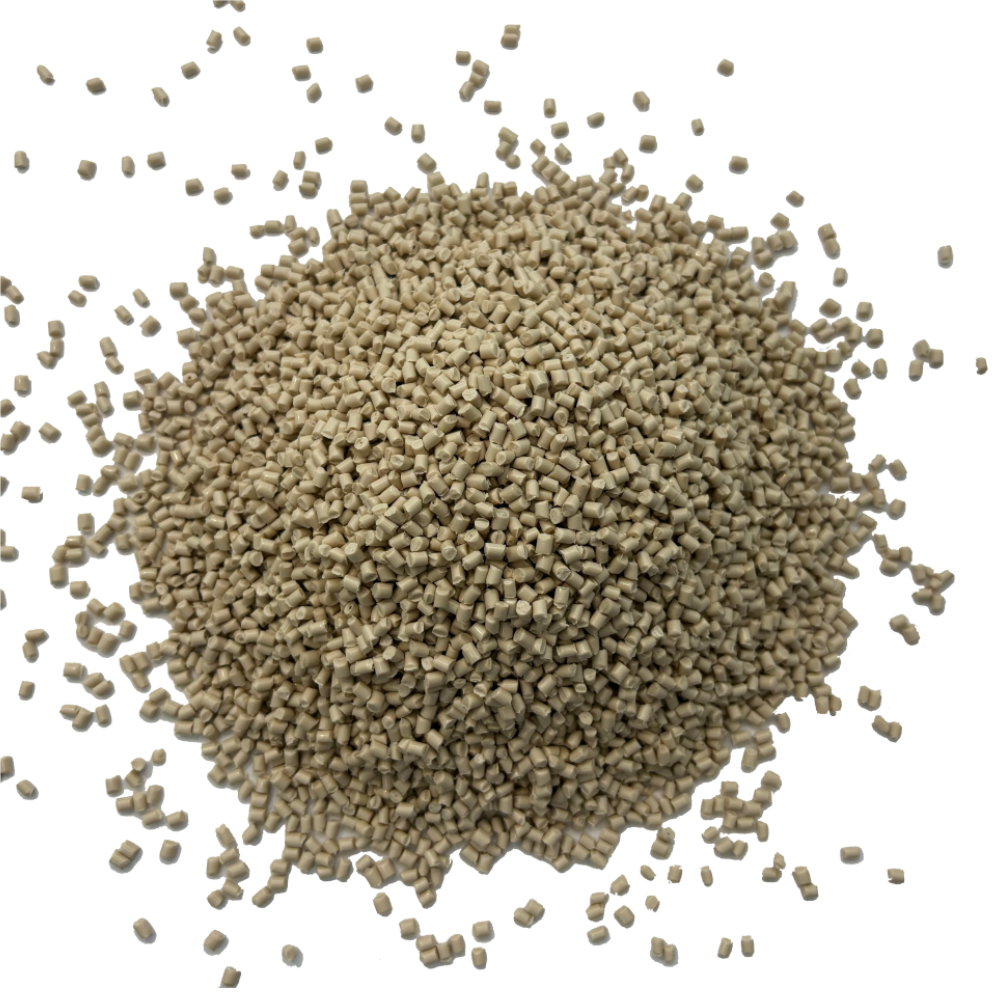

抗紫外線（抗UV）PA66
通過添加抗UV助劑提高耐光老化性能，應(yīng)用主要涉及提高產(chǎn)品的使用壽命和穩(wěn)定性，特別是在戶外環(huán)境中使用的產(chǎn)品。使塑料能夠抵抗紫外線等光線的照射，從而減緩或防止材料因光老化而導(dǎo)致的性能下降或外觀變化
1、注塑級/擠出級
2、適用于戶外產(chǎn)品
3、電絕緣良好
4、可染色造粒
2、適用于戶外產(chǎn)品
3、電絕緣良好
4、可染色造粒
產(chǎn)品介紹introduction

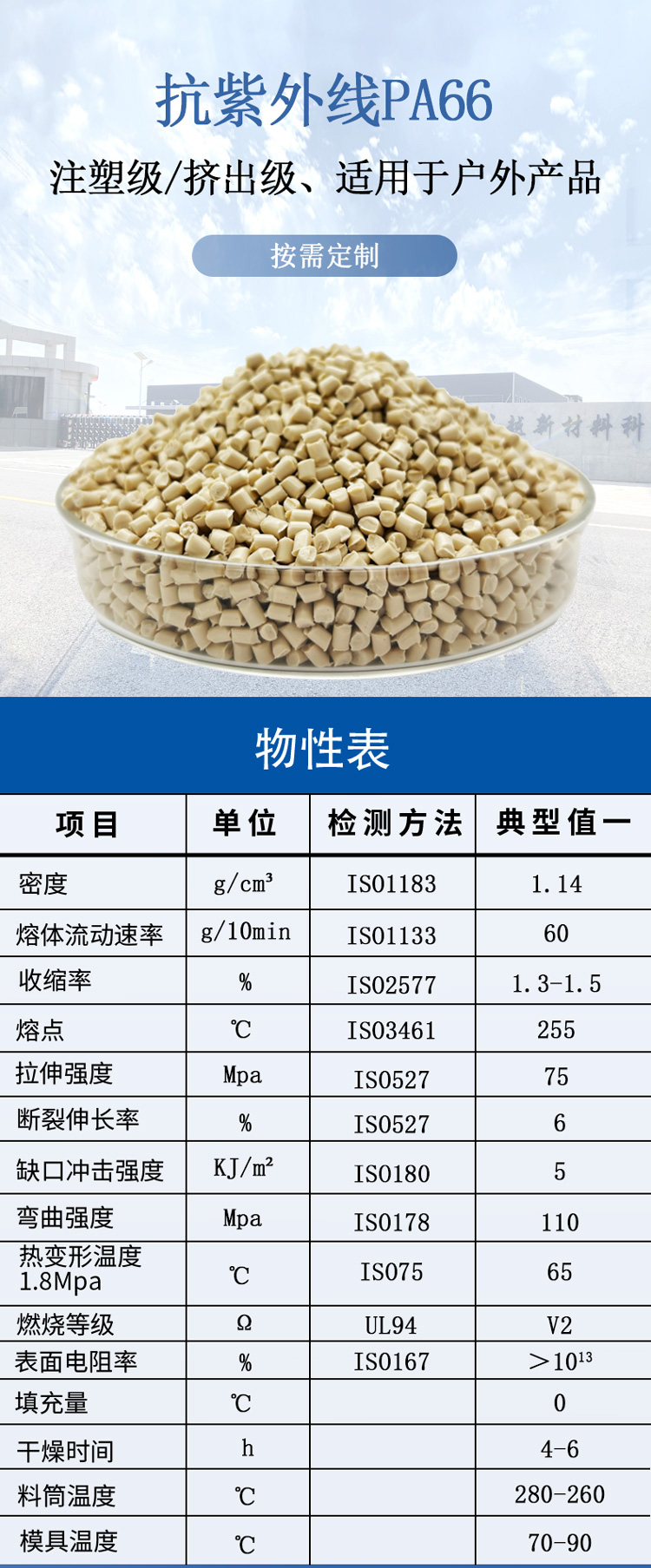

物性表
| 項(xiàng)目 | 單位 | 檢驗(yàn)方法 | 典型值一 |
| 密度 | g/cm3 | ISO1183 | 1.14 |
| 熔體流動速率 | g/10min | ISO1133 | 60 |
| 收縮率 | % | ISO2577 | 1.3-1.5 |
| 熔點(diǎn) | ℃ | ISO3461 | 255 |
| 拉伸強(qiáng)度 | Mpa | ISO527 | 75 |
| 斷裂伸長率 | % | ISO527 | 6 |
|
缺口沖擊強(qiáng)度
23℃
|
KJ/㎡ | ISO180 | 5 |
| 彎曲強(qiáng)度 | Mpa | ISO178 | 110 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 65 |
| 燃燒等級 | － | UL94 | V2 |
| 表面電阻率 | Ω | ISO167 | ＞1013 |
| 填充量 | % | 0 | |
| 干燥溫度 | ℃ | 100-105 | |
| 干燥時(shí)間 | h | 4-6 | |
| 料筒溫度 | ℃ | 280-260 | |
| 模具溫度 | ℃ | 70-90 |
